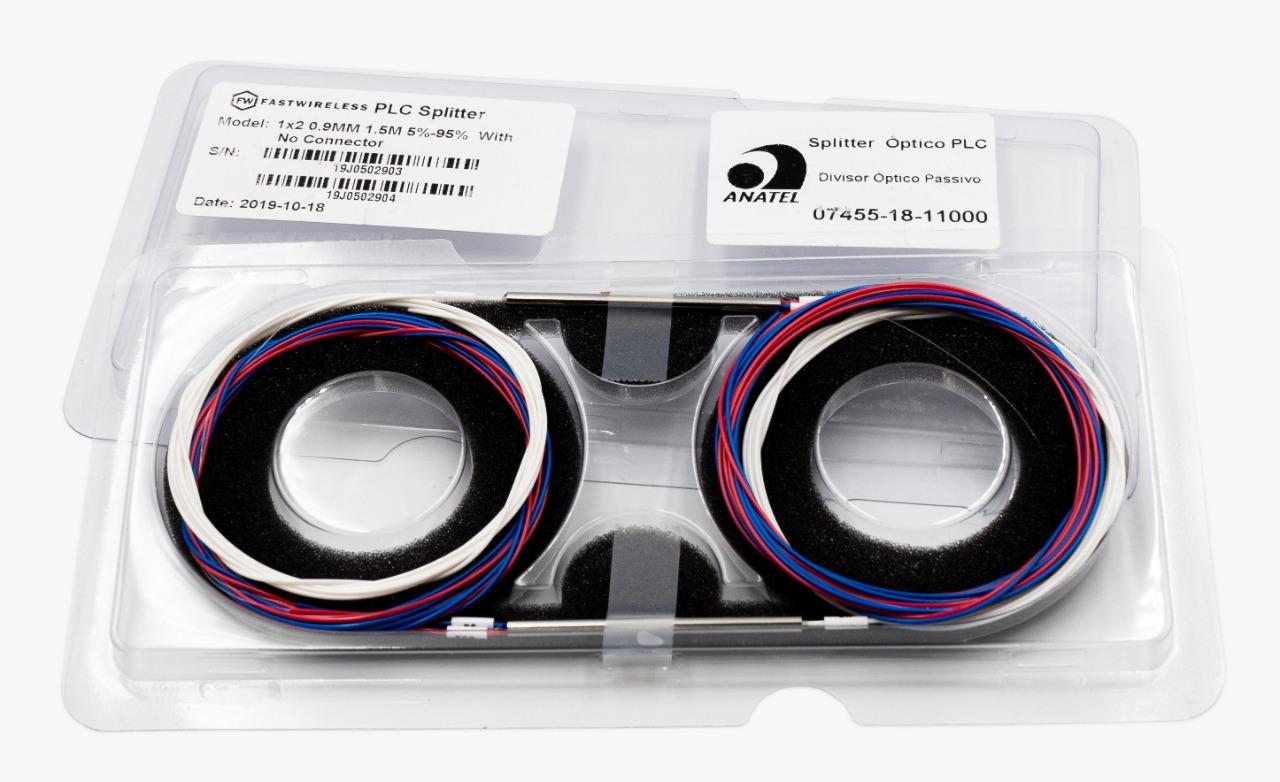

Splitter Óptico PLC 1x2 Desbalanceado é um equipamento passivo, que não apresenta nenhuma gerência e não exige configuração.
Os splitters desbalanceados são constituídos por uma fibra de entrada e 2 fibras de saída, as quais dividem a potência do sinal óptico de forma assimétrica entre elas, ou seja, a potência do sinal óptico pode ser dividida em proporções diferentes de acordo com a necessidade de cada aplicação. São utilizados principalmente em redes ópticas FTTX, redes passivas analógicas e digitais, instrumentos e sistemas de fibra óptica.
Características
Baixa perda de inserção
Tamanho compacto
Excelente estabilidade ambiental e mecânica
APLICAÇÕES
Redes FTTX
Redes ópticas passivas analógicas / digitais
Instrumentos de fibra ótica
Outras aplicações em sistemas de fibra óptica
Divisão potência (%) | Perda de inserção(dB) |
Premium | A Grade |
50/50 | 3.4 | 3.6 |
45/55 | 4.2/3.2 | 4.4/3.4 |
40/60 | 4.7/2.7 | 4.9/2.9 |
35/65 | 5.4/2.4 | 5.7/2.6 |
30/70 | 6.0/1.9 | 6.3/2.1 |
25/75 | 7.0/1.7 | 7.3/1.9 |
20/80 | 7.9/1.3 | 8.4/1.4 |
15/85 | 9.5/1.0 | 10.0/1.2 |
10/90 | 9.2~11.2/0.75 | 8.8~11.4/0.8 |
5/95 | 12.05~14.15/0.4 | 11.6~14.6/0.5 |
2/98 | 15.75~18.45/0.3 | 15.15~19.0/0.4 |
1/99 | 18.6~21.6/0.25 | 17.95~22.25/0.35 |
Comprimento de onda operacional (nm) | 1310± 40,1490± 40,1550± 40 |
PDL(dB) | 0.15 |
Perda de Retorno(dB) | ?45 |
Diretividade(dB) | ?55 |
Uniformidade(dB) | <1.0 |
