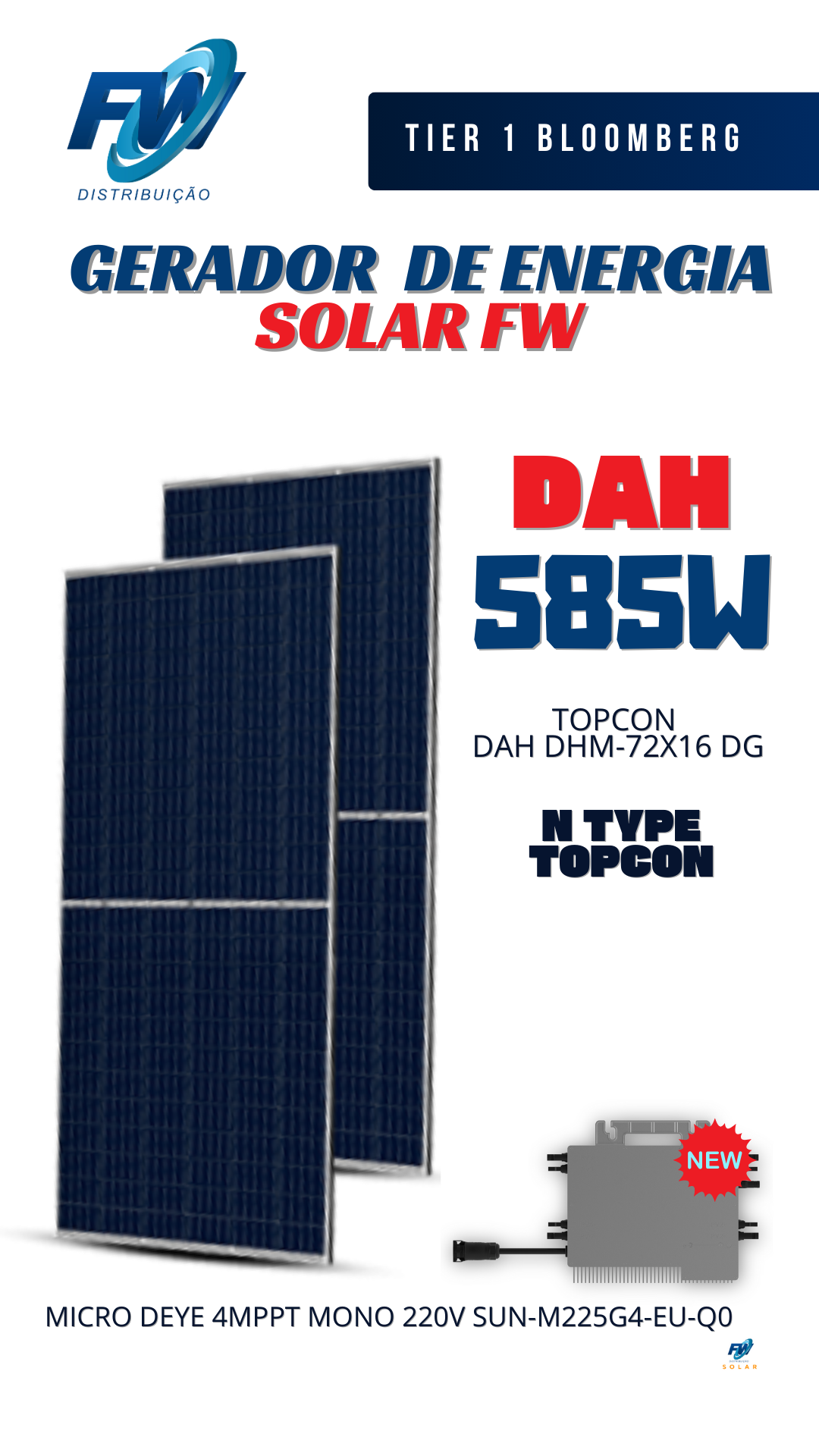

GERADOR DE ENERGIA SOLAR 2,34KWP DEYE MICRO INVERSOR SEM ESTRUTURA FW DISTRIBUIÇÃO ON GRID
KIT COMPOSTO
DE 4 MODULOS LUXEN DE 585W, 2 MICRO INVERSOR DEYE 2,25KW
PAINEL SOLAR MONO 585W DAH DHN-72X16/DG TOPCON
EFIC.22,65% 2278X1134X30MM
Informações
Técnicas do Painel Solar
Tipo de Celula : Monocristalina
Número de Células : 144
(6x24)
Dimensões: 2278x1134x30mm
Peso: 32.0kg
Vidro Frontal: 2.0mm
Alta transmissão, revestimento antirreflexo
Frame: Liga
de alumínio anodizado.
Caixa de junção: IP68
(3 diodos de by pass)
Teste de Carga mecânica: 5400Pa
Conector: MC4
Cabo: 4mm2
- 250mm
Parâmetros
Elétricos LNVU-555M (STC)
Maximum power (Pmax) : 585W
Open Circuit Voltage (Voc) : 51,60V
Short Circuit Current (Isc): 14,20A
Voltage at Maximum power (Vmpp): 43,80V
Current Maximum Power (Impp): 13,36A
MODULE EFFICIENCY (%): 22,65%
STC: Irradiance 1000W/m2, cell temperature 25oC, AM1.5G
MICROINVERSOR DEYE 4MPPT MONO 220V
SUN-M225G4-EU-Q0
|
Dados de
entrada CC
|
|
Faixa de potência de entrada
|
210-790W(4
peças)
|
|
Tensão máxima de entrada 60V
|
60V
|
|
Tensão de partida 20V
|
20V
|
|
Faixa de operação da MPPT 25V-55V
|
25V-55V
|
|
Faixa de operação MPPT em carga total
|
37,5V-55V
|
|
Tensão nominal 42.5V
|
42.5V
|
|
Máx.correntedecurto-circuito 27A×4
|
27A×4
|
|
Máx. corrente de operação 18A×4
|
18A×4
|
|
Quantidade de rastreadores MPPT/
|
4/1
|
|
Quantidade de entrada por MPPT
|
|
|
|
Dados de
saída CA
|
|
Potência nominal de saída
|
2250W
|
|
Potência aparente de saída
|
2250W
|
|
Corrente nominal de saída
|
10/9.6A
|
|
Corrente máxima de saída
|
10/9.6A
|
|
Tensão nominal de saída
|
220/230V
0.85Un-1.1Un
|
|
Tipo de conexão com a rede
|
L+N+PE
|
|
Frequência nominal / Faixa de
frequência /Frequência de saída
|
50Hz/45Hz-55Hz 60Hz/55Hz-65Hz
|
|
Unidades máxima por cabo tronco
|
3
|
|
Fator de potência
|
>0.99
|
|
Distorção harmônica de corrente total
THDi
|
<3%
|
|
Corrente de injeção CC
|
<0.5%ln
|
Fique
atento as normas para o seu Projeto de Instalação de Energia Solar
NR 10 - Segurança em instalações Elétricas
NR 35 - Trabalho em altura.
ABNT NBR 5419 - Proteção de estruturas contra descargas
atmosféricas
ABNT NBR 5410 - Instalações Elétricas de Baixa Tensão
ABNT NBR 16274 - Sistemas fotovoltaicos conectados à rede —
Requisitos mínimos para documentação, ensaios de comissionamento, inspeção e avaliação
de desempenho
ABNT NBR 16612 - Cabos de potência para sistemas
fotovoltaicos, não halogenados, isolados, com cobertura, para tensão de até 1,8
kV C.C. entre condutores - Requisitos de desempenho
